Corps de vanne : acier inoxydable coulé 304
Tige du robinet : acier inoxydable 304
Plaque de soupape : Laiton forgé
moyen : Eau/vapeur
Plage de température : 0-95°C, 0-180°C
Pression tolérée : 2,5 MPa à 90 °C
Taux de fuite : < 0,02% de la valeur Kv
Les vannes à deux et trois voies en acier inoxydable de la série NVK-62 sont équipées de commandes proportionnelles intégrales et de régulateurs de température. Elles peuvent réguler le débit de vapeur ou d'eau dans les systèmes de chauffage et de climatisation, et sont largement utilisées dans les systèmes de climatisation centrale.
| Spécifications | Corps de vanne en acier inoxydable NVK-62A | Vanne haute température NVK-62B (vanne à vapeur) | |||||||||||||||||||||
| Matériaux | Corps de vanne | acier inoxydable coulé 304 | acier inoxydable coulé 304 | ||||||||||||||||||||
| Tige de soupape | acier inoxydable 304 | acier inoxydable 304 | |||||||||||||||||||||
| Joint de tige de soupape | Double couche en forme de V et 0- combinaison de types |
Combinaison double couche en forme de V et de type 0 | |||||||||||||||||||||
| Joints en caoutchouc fluoré | Joints en caoutchouc fluoré | ||||||||||||||||||||||
| Joints en PTFE Joints en PTFE | Joints en PTFE Joints en PTFE | ||||||||||||||||||||||
| Plaque à soupape | Laiton forgé | acier inoxydable coulé 304 | |||||||||||||||||||||
| Pression tolérable | 2,5MPa à 90 ℃ | 2,5MPa à 180 ℃ | |||||||||||||||||||||
| Mode de connexion | Type de filetage interne égal | Type de filetage interne égal | |||||||||||||||||||||
| Moyen | Eau | Eau/vapeur | |||||||||||||||||||||
| État de fonctionnement | < 95℃ | < 180℃ | |||||||||||||||||||||
| Fonctionnalité | Linéaire | Linéaire | |||||||||||||||||||||
| Fuite | Moins de 0,02% de la valeur Kv | Moins de 0,02% de la valeur Kv | |||||||||||||||||||||
| Direction de fermeture | La tige se déplace vers le haut Sens de fermeture de la vanne | La tige se déplace vers le haut Sens de fermeture de la vanne | |||||||||||||||||||||
| Performance paramètre |
Voir tableaux 1 et 2 | ||||||||||||||||||||||
| Tableaux 1 Paramètres de performance des vannes à deux voies | ||||||||||||||
| Taper | diamètre (DN) |
Couler coefficient (Kv) |
Fermeture pression différentiel (MPa) |
Tige voyage (mm) |
||||||||||
| NVK-62-32 | 32 | 10 | 0.4 | 20 | ||||||||||
| NVK-62-40 | 40 | 20 | 0.35 | 20 | ||||||||||
| NVK-62-50 | 50 | 32 | 0.3 | 20 | ||||||||||
| NVK-62-65 | 65 | 63 | 0.2 | 24 | ||||||||||

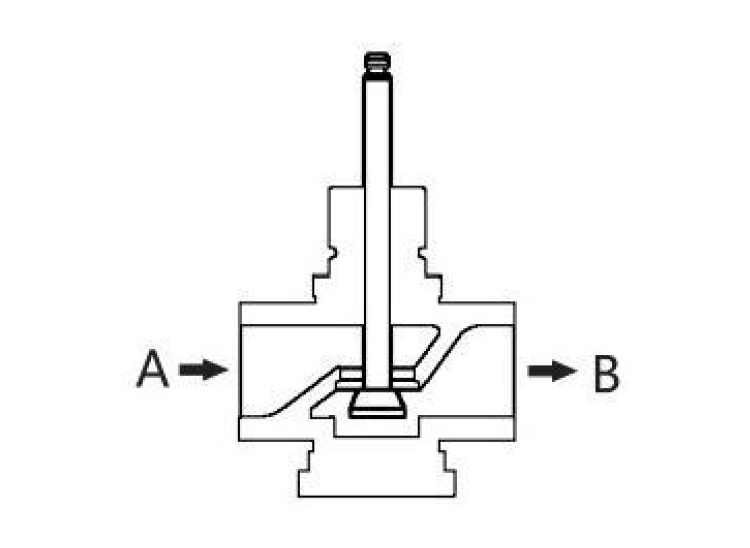

| Tableaux 2 Paramètres de performance des vannes à 3 voies | |||||||||
| Taper | diamètre (DN) |
Couler coefficient (Kv) |
Fermeture pression différentiel (MPa) |
Stemtr avel (mm) |
|||||
| NVK-62-32 | 32 | 10 | 0.35 | 20 | |||||
| NVK-62-40 | 40 | 20 | 0.3 | 20 | |||||
| NVK-62-50 | 50 | 32 | 0.3 | 20 | |||||
| NVK-62-65 | 65 | 63 | 0.2 | 24 | |||||

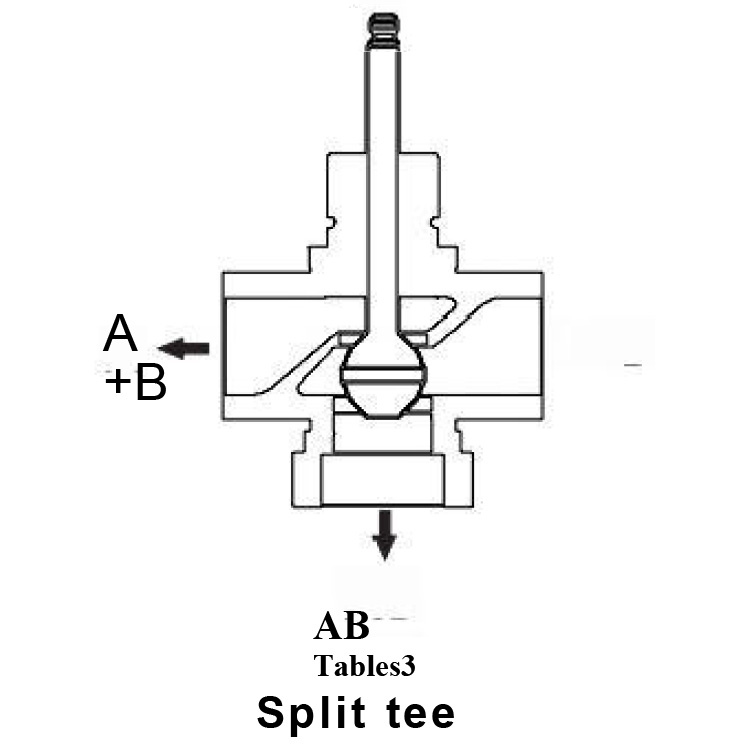

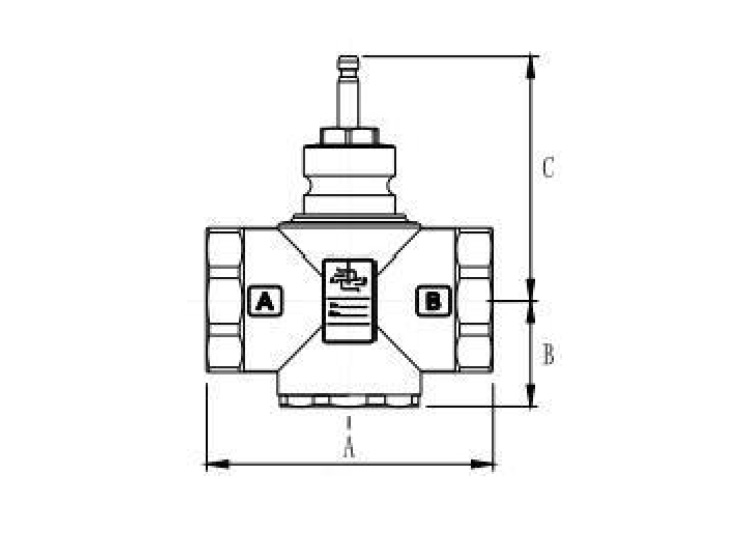

| T ables 3 2 voies Dimension globale | |||||||||
| Taper | Vis fil |
UN | B | C | |||||
| NVK-62-32 | G1 ¼ | 105 | 39 | 108 | |||||
| NVK-62-40 | G1 ½ | 120 | 45 | 113 | |||||
| NVK-62-50 | G2 ¼ | 140 | 53 | 127 | |||||
| NVK-62-65 | G2 ½ | 160 | 61 | 131 | |||||

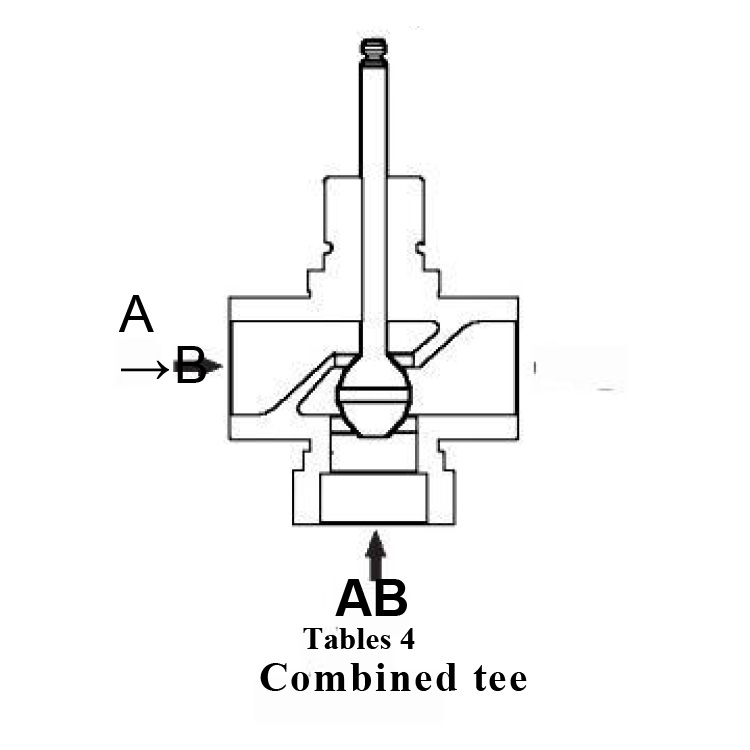

| Tableaux 4 3 voies Dimension globale | |||||||||
| Taper | Vis fil |
UN | B | C | |||||
| NVK-62-32 | G1 ¼ | 105 | 59 | 108 | |||||
| NVK-62-40 | G1 ½ | 120 | 65 | 113 | |||||
| NVK-62-50 | G2 ¼ | 140 | 59 | 127 | |||||
| NVK-62-65 | G2 ½ | 160 | 84 | 131 | |||||
